Waar moet ik op letten bij het kiezen van een vacuümgenerator?

Wanneer gebruik je vacuüm?

Als mechanische en handmatige grijpmethodes praktisch niet mogelijk zijn is het oppakken van producten of onderdelen met een zuignap de eenvoudigste oplossing. Daarnaast zijn er nog andere toepassingen met vacuüm, bijvoorbeeld het fixeren van producten, het wegzuigen van dampen en het uitvoeren van lektesten.

De vacuümgenerator

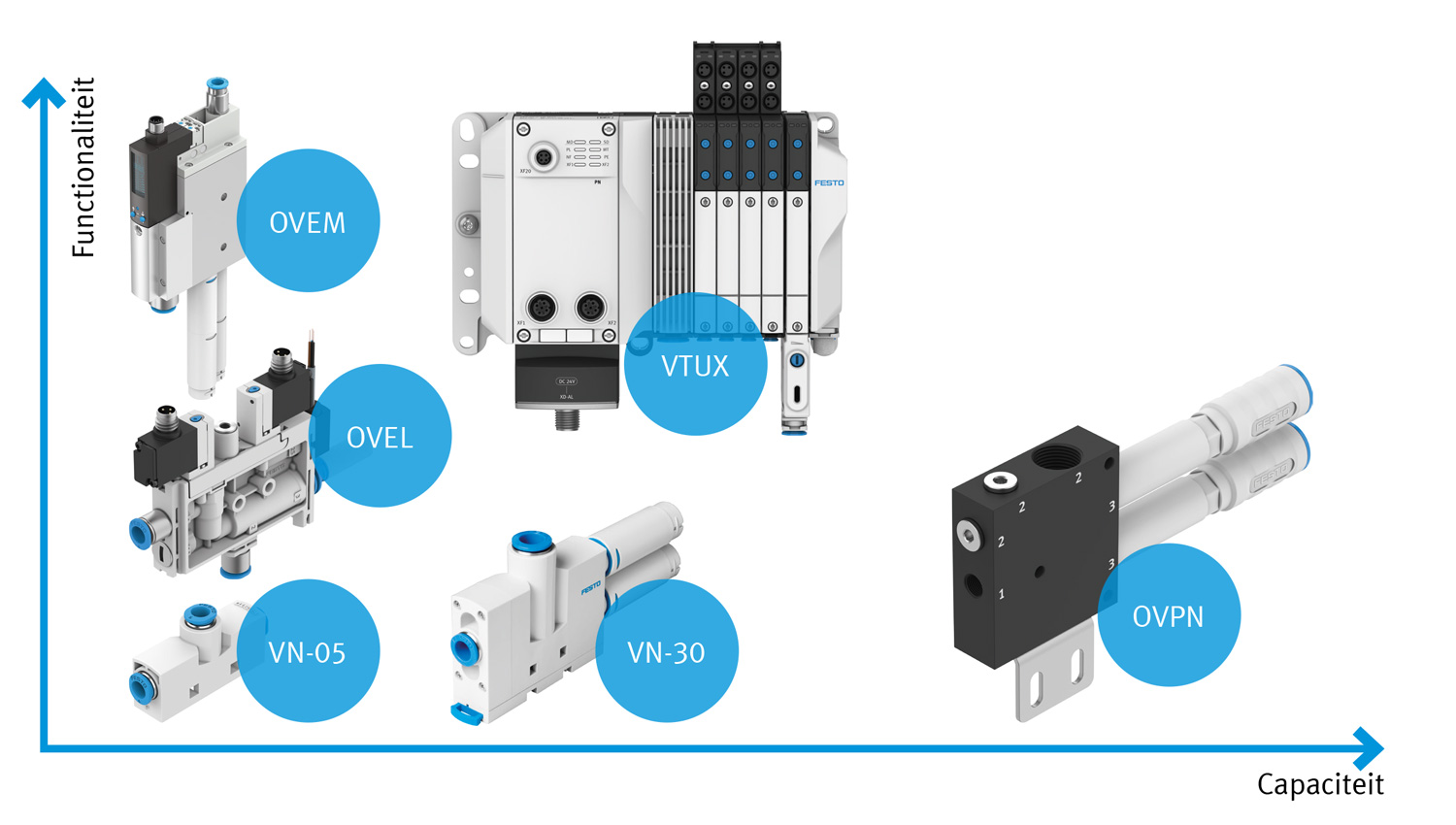

Vacuüm kan op verschillende manieren worden opgewekt. In dit artikel richten wij ons op de vacuümgenerator. Met dit principe wordt vacuüm eenvoudig opgewekt door perslucht door een klein gaatje te leiden en daarna in een grotere buis weg te laten stromen. Door de ontstane hoge snelheid neemt de restlucht zoveel omgevingslucht mee dat er een onderdruk ontstaat. Dit effect staat ook bekend als het Venturi-principe. De vacuümgeneratoren van Festo werken volgens dit principe (fig. 1).

De voordelen van een vacuümgenerator:

• Flexibele aansturing

• Hoog vacuüm bereik bij geringe volumestroom

• Geen slijtage of onderhoud

• Lage aanschafprijs, economisch gebruik

• Compact en lichtgewicht opbouw

Selectiecriteria

Als je een vacuümgenerator gaat selecteren moet je wat betreft de onderdruk met een 3-tal criteria rekening houden.

Type ‘H’ generator

Heb je te maken met een niet poreus materiaal, bijvoorbeeld glas? Kies dan een type ‘H’ generator. De zuignap sluit goed aan op het materiaal waardoor er geen lekkage optreedt. Dit type generator behaalt direct een hoog vacuümniveau waardoor de doorstroming minder groot hoeft te zijn (zie grafiek 1a).

Type ‘L’ generator

Is er sprake van poreus materiaal zoals karton? Of sluit de zuignap niet goed aan op het materiaal? Neem dan een type ‘L’ generator. Dit type kent een hoge doorstroming waardoor het ondanks de lekkage toch voldoende kracht kan genereren (zie grafiek 1b).

Ejectordiameter

Het derde punt om mee rekening te houden is de diameter van de ejector. Is deze te klein, dan kost het meer tijd om het gewenste vacuüm te bereiken (evacuatietijd). Is de ejector echter te groot, dan loopt het luchtverbruik onnodig op (zie grafiek 2 en 3). Het volume achter de ejector is maatgevend, evenals de slangdiameter en de lengte van de zuignap.

Vuistregels voor de inwendige leidingdiameter tussen de vacuümgenerator en zuignap:

• 'L' generator: 4x de diameter van de ejector
• 'H' generator: 3x de diameter van de ejector
