FESTO zwenkaandrijvingen
Oplossingen voor elke roterende beweging
Met de pneumatische zwenkaandrijvingen van Festo realiseer je nauwkeurige rotatiebewegingen tot 270°. Of je nu kiest voor een zwenkvleugel- of tandheugel-rondselaandrijving: je mag rekenen op hoge prestaties, betrouwbaarheid en een brede variatie aan uitvoeringen. Daardoor vind je de aandrijvingen terug in uiteenlopende toepassingen binnen de fabrieksautomatisering.
De compacte bouw maakt deze zwenkaandrijvingen ideaal waar weinig inbouwruimte is. Ze kunnen hoge massatraagheidsmomenten aan, zijn eenvoudig uit te rusten met sensoren voor positiedetectie en sommige varianten zijn modulair uit te breiden met extra functies. Daarnaast zijn er uitvoeringen beschikbaar die voldoen aan de ATEX-richtlijn en dus geschikt zijn voor explosieve omgevingen.

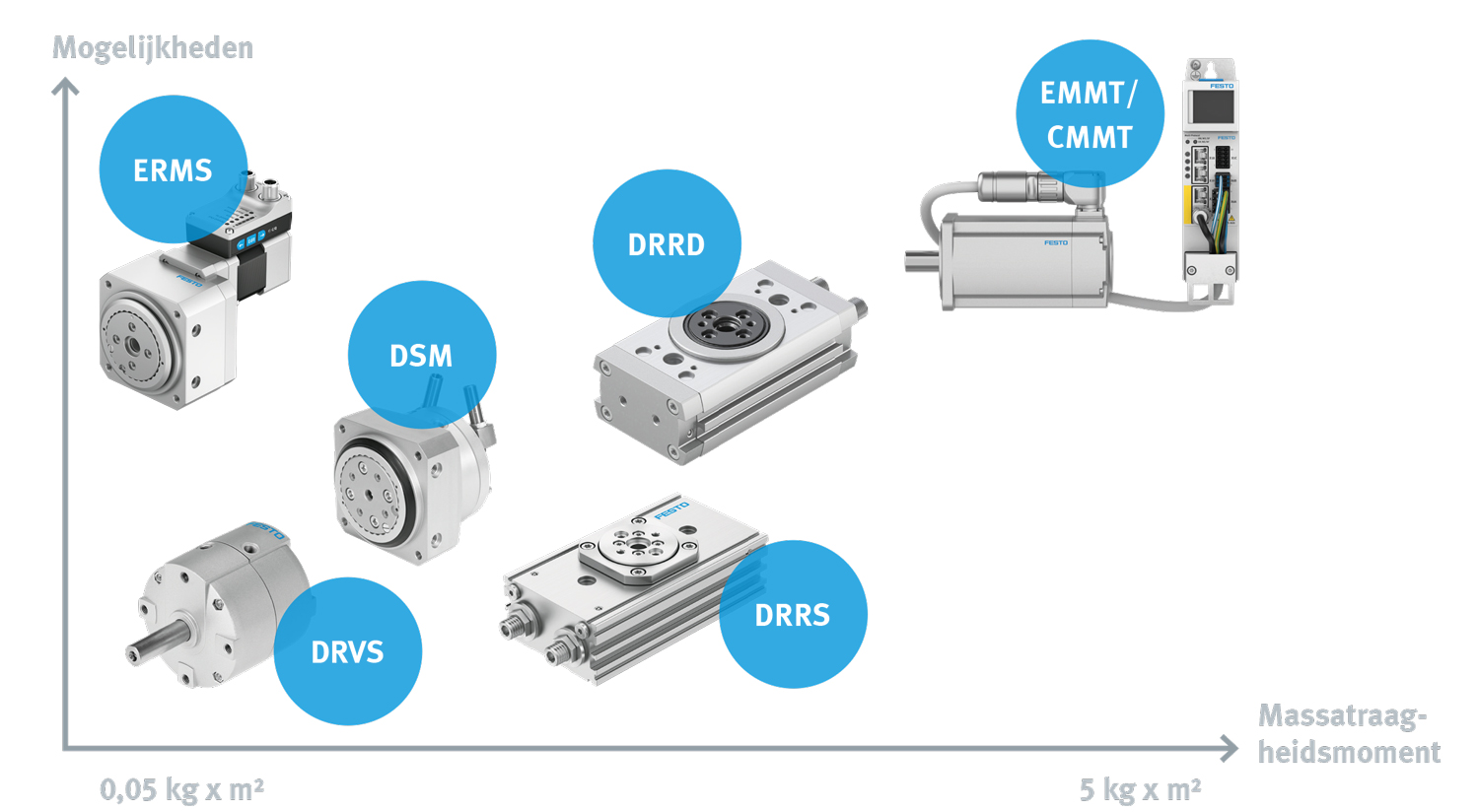

Dit overzicht biedt je een overzicht van het leveringsprogramma roterende aandrijvingen van Festo.
Pneumatisch of elektrisch?
Pneumatische semi-roterende actuatoren zijn sterk, betrouwbaar en zijn goedkoper dan elektrische aandrijvingen. Ze zijn uitstekend geschikt voor toepassingen met hoge belastingen, maar bieden geen instelbare bewegingsprofielen en het instellen van tussenposities is beperkt.
Elektrische actuatoren onderscheiden zich door hun hoge precisie. Bewegingsprofielen en tussenposities kun je eenvoudig programmeren en bieden je veel flexibiliteit. Daar staat tegenover dat de investering hoger ligt en kennis van software nodig is voor de juiste aansturing.
Zwenkvleugel of tandheugel?
Zwenkaandrijvingen met zwenkvleugel zetten perslucht via de zwenkvleugel direct om in rotatie. Ze zijn compact, licht en halen zwenkhoeken tot 270° zonder extra overbrenging.
Tandheugel aandrijvingen zetten de lineaire beweging van een zuiger via een rondsel om in een zwenkbeweging en halen een zwenkhoek tot 180°. Ze hebben een vlak ontwerp met holle, doorlopende flensas en eenvoudige grijperbevestiging, en zijn ideaal voor pick-and-place en robottoepassingen.
In 6 stappen naar de juiste draaicilinder
- Wat zijn de zwenkhoek en cyclustijd van de toepassing? Wat is de montage hoek (zwaartekracht).
- Bereken de massatraagheid.
- Kies het type aandrijving op basis van deze gegevens.
- Simuleer de beweging in de engineering tool ' pneumatische simulatie '.
- Voeg zo nodig schokdempers toe en optimaliseer de beweging.
- Bepaal accessoires.
Wat is massatraagheid?
Massatraagheid (traagheidsmoment) is de waarde voor de weerstand dat een voorwerp biedt tegen veranderingen in zijn rotatiesnelheid en is belangrijk bij de keuze van een draaicilinder.
Deze waarde is afhankelijk van de massa en vorm van het object, de afstand tot het middelpunt en de hoekversnelling.

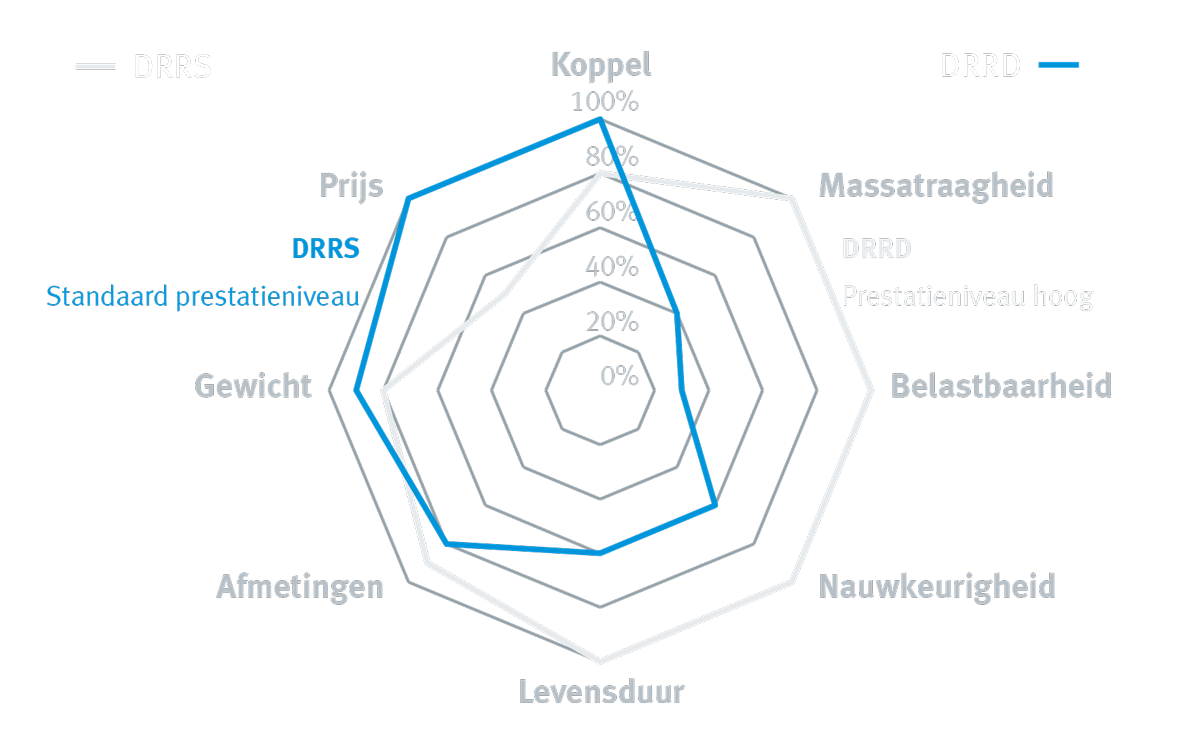

Productvergelijking
DRRD vs. DRRS
De DRRD en DRRS zijn beiden draaicilinders met tandheugelaandrijving,ontworpen voor veeleisende toepassingen.
- DRRD: biedt hoge precisie en uitzonderlijke belastbaarheid – ideaal voor zware taken.
- DRRS: compacter en lichter – geschikt voor algemene toepassingen.

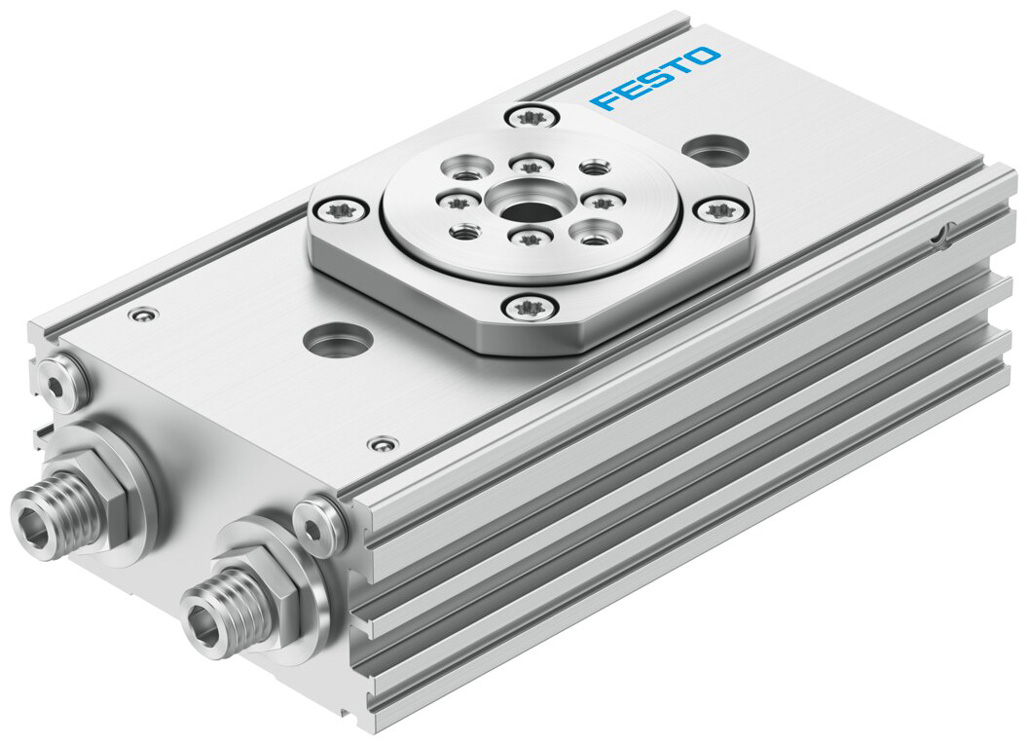

DRRS
- Eenvoudig en effectief
- Voor algemene toepassingen
- Geschikt voor toepassingen aan het uiteinde van robotarmen
- Veel standaardopties beschikbaar

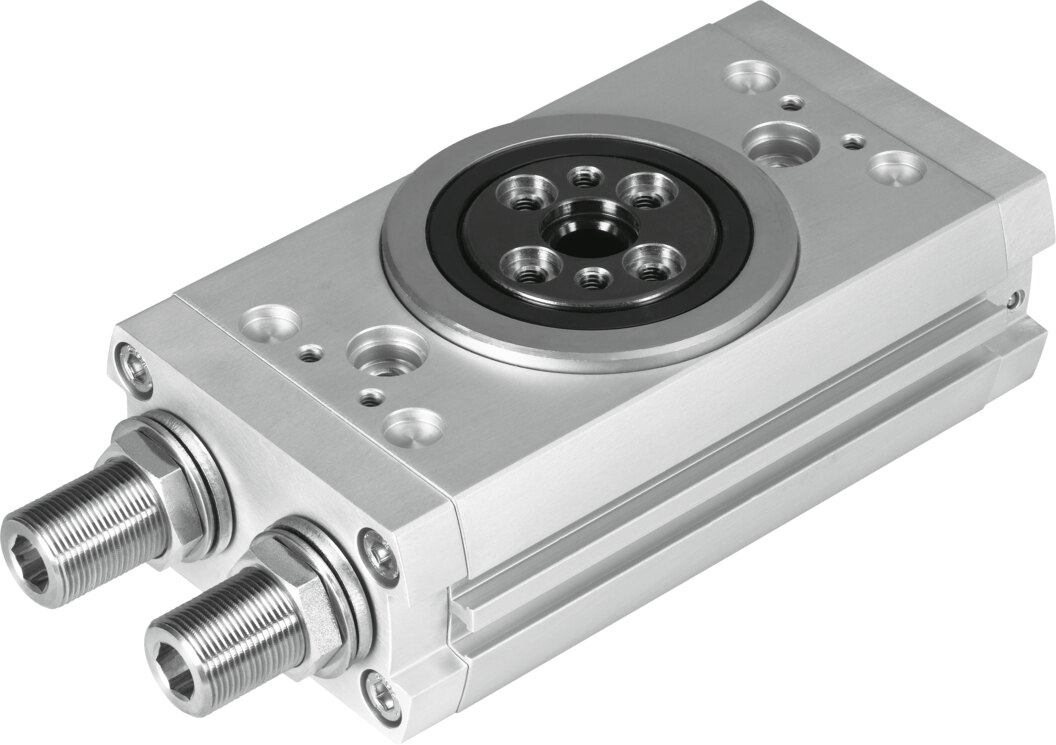

DRRD
- Robuust ontwerp voor zware en hoog-dynamische toepassingen
- Hoge nauwkeurigheid en stabiliteit
- reed aanbod aan speciale opties
- Grote keuze aan schokdempers

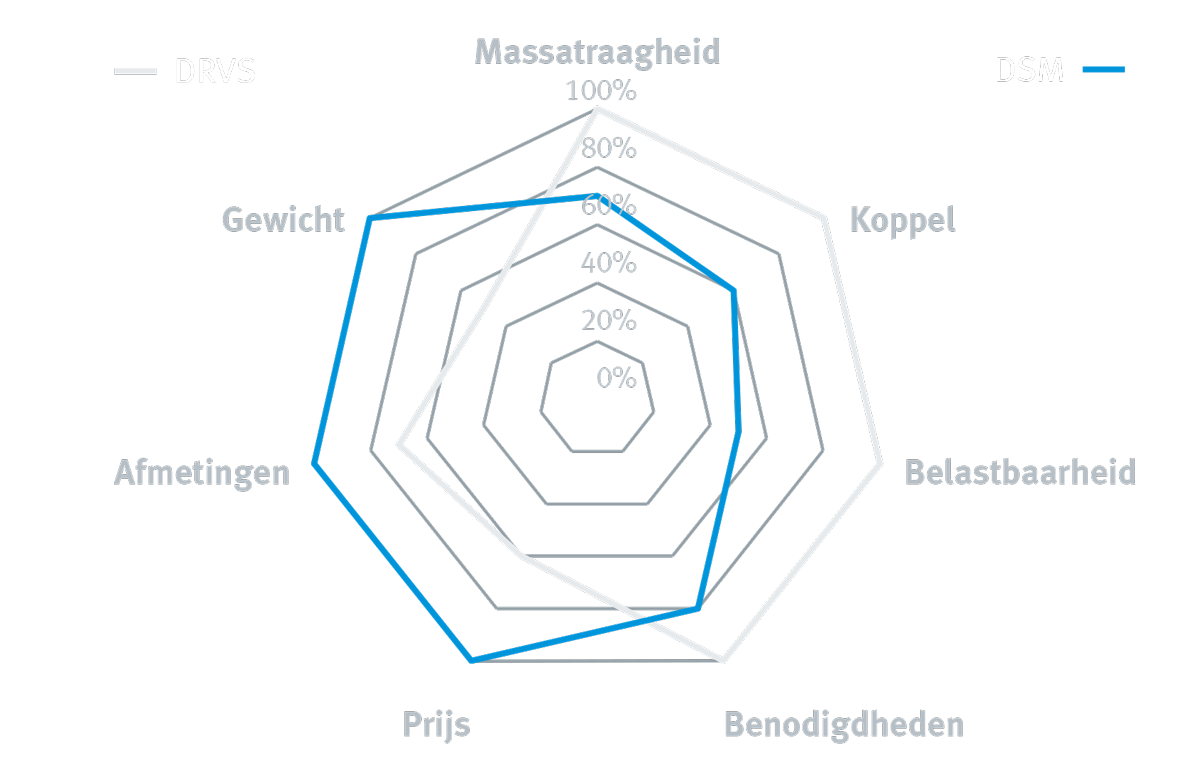

Productvergelijking
DRVS vs. DSM
De DRVS en DSM zijn roterende actuatoren met een zwenkvleugel, ontworpen voor lichtere toepassingen.
- DRVS: lichtgewicht, modern ontwerp, ideaal voor algemene toepassingen.
- DSM: Robuuster, geschikt voor zwaardere taken, met een breed scala aan accessoires.

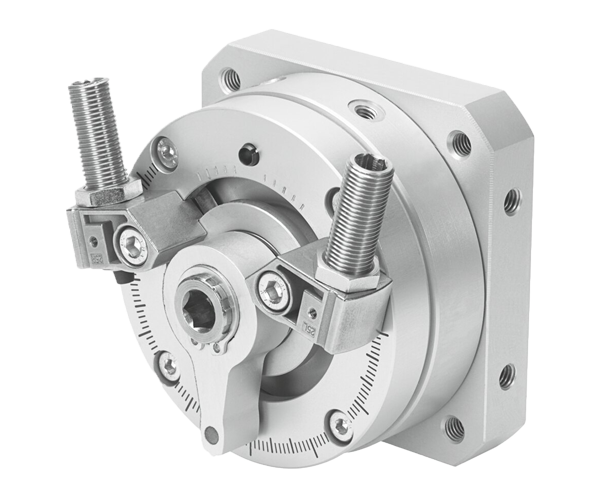

DRVS
- Lichtgewicht behuizing
- Eenvoudige montage
- Geschikt voor toepassingen met beperkte ruimte
- Optioneel: dempers, flexibele stops

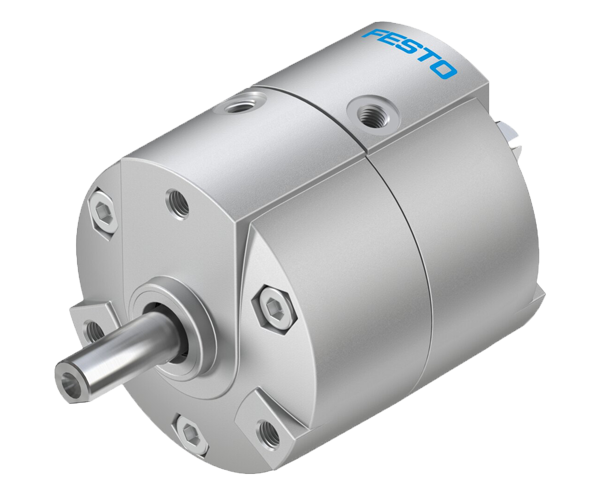

DSM
- Robuuste constructie
- Geschikt voor veeleisende industriële processen
- Uitgebreide accessoires beschikbaar
- Speciale configuraties mogelijk
Rotende aandrijvingen voor speciale toepassingen

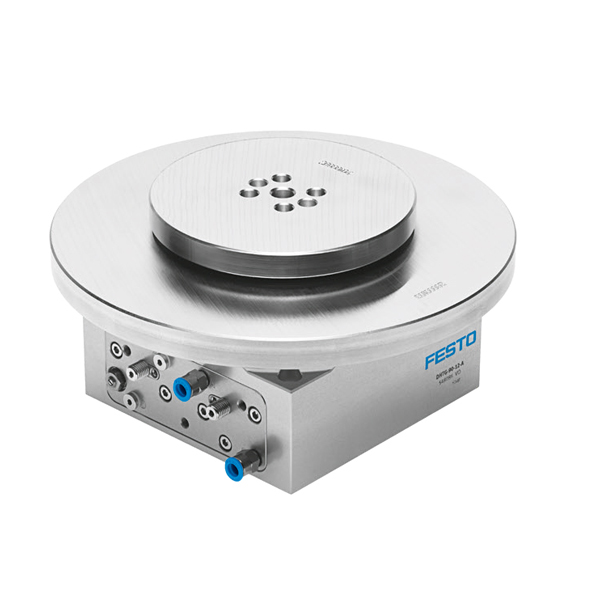

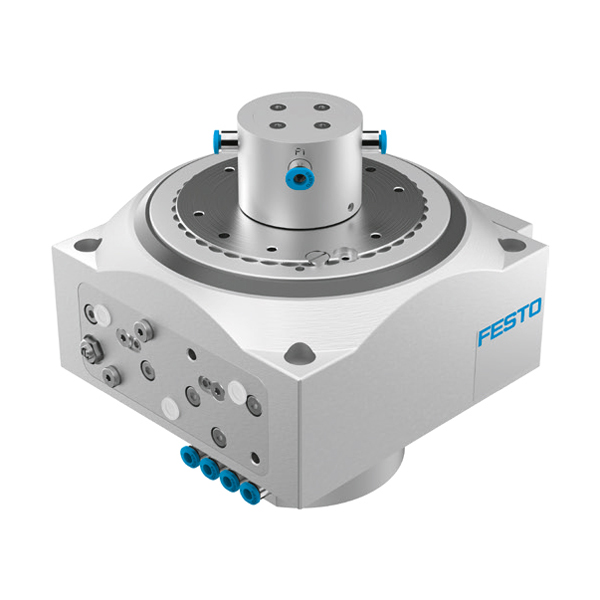

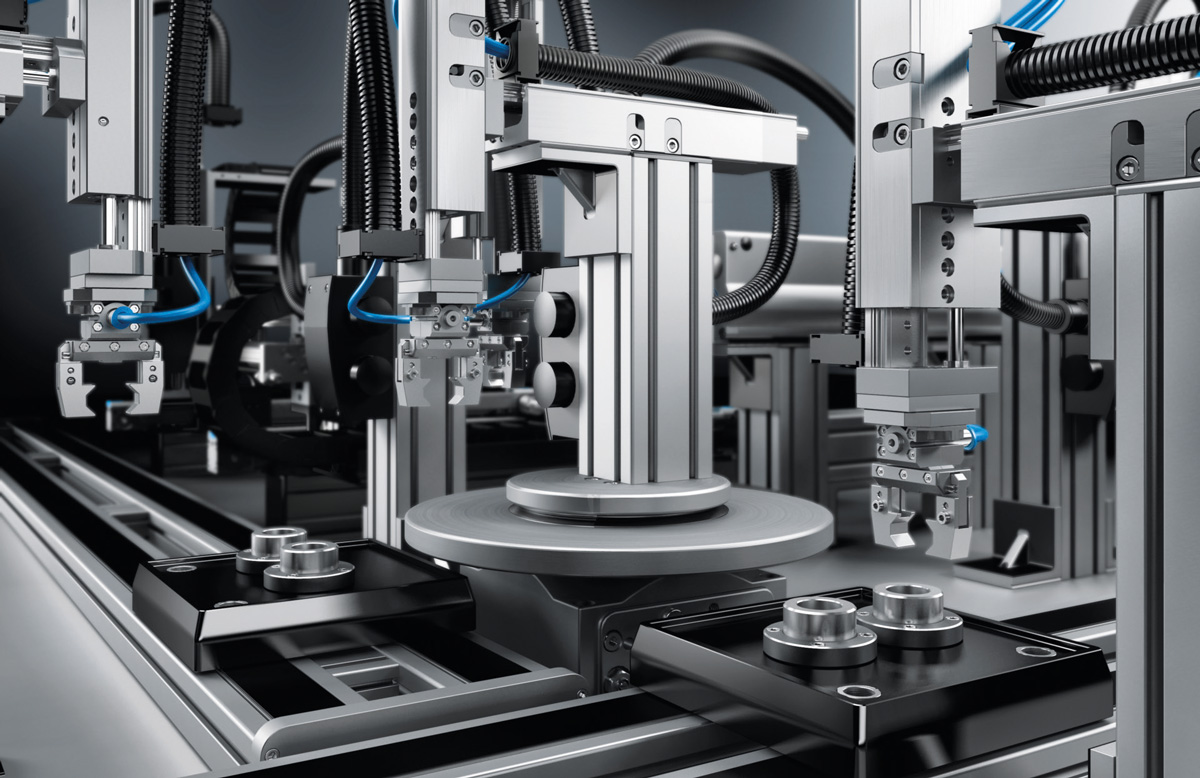

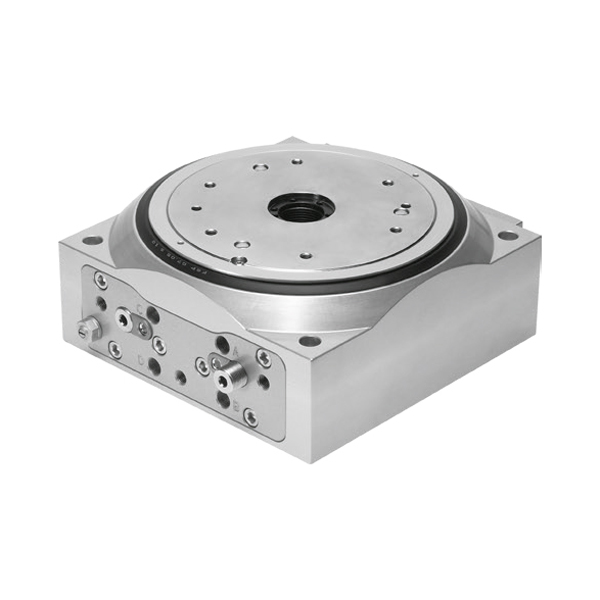

DHTG indexeertafel
In tegenstelling tot andere roterende aandrijvingen ligt bij de DHTG de nadruk niet op snelheid, maar op kracht en precisie.
Met een traagheidsmoment tot 25.000 kg/cm² en een draaimoment tot 58 Nm
is de DHTG uitermate geschikt voor het nauwkeurig positioneren van zware

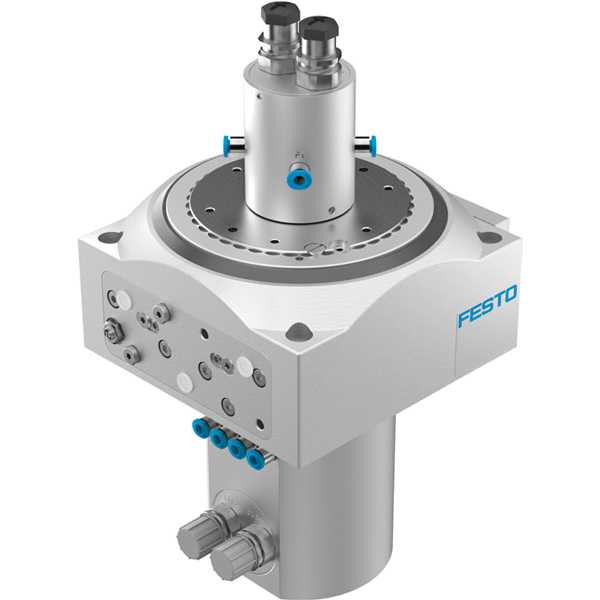

lasten. Dankzij de beschikbare doorvoeropties is dit een betrouwbare en
kostenefficiënte basis voor jouw automatiseringsproject.
Voor de bediening van de DHTG zijn slechts twee stuurventielen nodig.
Diverse standaardopties maken het systeem breed inzetbaar.
